Kendala Membuat Gambar 3D

Ternyata bagi kebanyakan pemula, membayangkan objek 3D dalam pikiran merupakan kendala utama. Sebelum mulai menggambar 3D dengan software CAD, ada baiknya sering berlatih membaca gambar orthogonal dan membayangkannya dalam pikiran kita menjadi objek 3D

Pelatihan Singkat Mechanical Desktop

Bulan Februari 2009 kemarin, jurusan teknik mesin mengadakan pelatihan singkat mechanical desktop selama 5 hari. Peserta pelatihan mayoritas mahasiswa teknik mesin unpas angkatan 2007. Selama 5 hari itu peserta mendapatkan pengalaman bagaimana menggambar objek 3D dengan mechanical desktop.

Membuat PART BARU

Untuk membuat part baru dalam Mechanical Desktop, langkah-langkahnya adalah sebagai berikut:

Mudahnya membuat gambar 3 dimensi (gambar 3D)

Ternyata membuat gambar 3 dimensi tidak sesulit yang dibayangkan. Perangkat seperti mechanical desktop bisa dijadikan alternatif. Saya masih menggunakan Autodesk Mechanical Desktop 2004 (AMD) untuk menghasilkan gambar-gambar 3 dimensi.

Memang perlu latihan untuk bisa menggambar dengan AMD. Sebagai bahan latihan silakan unduh file tutorial ini: Dasar2 MDT.

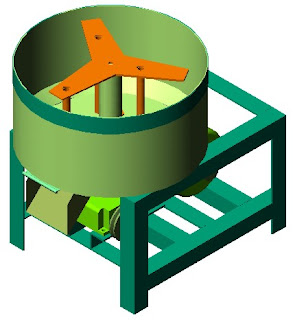

Contoh gambar-gambar yang pernah dibuat dengan AMD:
